一、汽車產業的發展現狀
中國經濟的不斷增長加快了中國汽車制造業，工程機械產業，船舶重工的發展，據中國汽車工業協會公布的數據顯示，2007年我國汽車產銷量雙雙超過880萬輛，同比增長高達22.02%，中國成為僅次于美國的第二大汽車消費國，預計2015年汽車銷量可達1500萬輛。而專用汽車生產則向小批量、多樣化方向發展。汽車專用模具、夾具在成本和制造周期上給生產單位帶來了巨大的壓力，因此，柔性組合夾具則成為了制造企業的必然選擇，這樣能夠減少匹配周期，降低生產成本。
2002年前，國內模具企業主要生產卡車和廂式車模具，轎車模具只處在生產結構件模具的水平;焊接夾具企業的生產能力也僅限于生產內部件的分焊夾具和部件總成夾具。2003～2007年，國內模具企業逐步開始生產整車白車身模具，焊接工裝企業也具備了從底盤總成四門、側圍總成到白車身主焊線的生產能力，并且在主要技術上已接近國際先進水平。
國際上一些先進企業具有較高水平的焊裝開發能力，并形成了以少數具有先進的整車焊裝工藝平臺的企業為核心、眾多專業化程度較高的中小型焊接工裝企業為協作網的格局。國外如日本豐田、德國大眾、法國標致、美國通用等各大汽車公司應用三維的數字化工藝規劃與仿真軟件已有近十年的歷史。國內對于產量大、自動化程度高的焊裝線工藝規劃缺乏統一的數字化信息管理手段，還沒有形成這類高自動化焊裝線的規劃能力。
二、汽車焊接的工裝夾具
焊接工裝夾具的優化設計及制作精度更是汽車制造過程中一項重要的環節，柔性組合工裝夾具的合理使用更能節省夾具的資金投入。由于產業的高速發展，中國模具、夾具行業的技術及管理的提升也進入了快車道，并已具備向發達國家工裝夾具制造業挑戰的能力。五年前中國焊接生產中國進出口模具價值數額為 5.8∶1，而2007年進出口的比值為1.45∶1，模具出口額超過了14億美元，它標志著中國模具產業以規模化進入國際市場的時代已經到來，而三維柔性組合焊接工裝夾具剛剛踏入中國焊接行業。
日本豐田、德國大眾等國際領先的汽車生產廠，都有專門的沖壓、焊裝、總裝、涂裝工藝人員。他們與研發中心的車身設計人員共同進行產品的工藝性分析。從車體設計到工裝制造都遵循著統一的原則，其一體化程度非常高，十分有利于對車身質量、成本、周期的全面控制。中國的模具、焊夾行業大多都是各自為戰，模具制造廠、焊接夾具制造廠之間難以溝通，許多問題都滯留到汽車廠家的生產準備階段，嚴重制約了白車身的產品質量與產出周期。
所以，焊接夾具行業急需有一個行業標準制定出來，柔性組合焊接工裝夾具在焊接生產中體現出越來越重要的位置!
柔性組合焊接工裝夾具應用的優越性：
隨著專用汽車及專用工程車輛生產向小批量、多樣化方向發展，在新車型的開發和制造過程中，利用柔性化、模塊化的三維組合工裝替代傳統的專用工裝，不僅可以縮短設計、制造時間，而且可以反復使用，節約成本，是非常經濟而實用的選擇。
1、經濟性
柔性組合工裝是一種可以自由組合的萬能夾具，可適應不同的工件形狀，幾套夾具系統就可以替代大量高成本的專用工裝，使用該工裝后，可以省去因產品變化而投入的專用工裝的費用和時間。在多品種、個性化的汽車生產中，它的經濟性尤為明顯。
國外有數據表明，9套以上專用焊接夾具的成本(我國5～6套)就超過一套柔性夾具。目前我國汽車制造企業每年增加幾十套專用焊接夾具是很常見的，選用柔性夾具的經濟性顯而易見。
2、柔性化

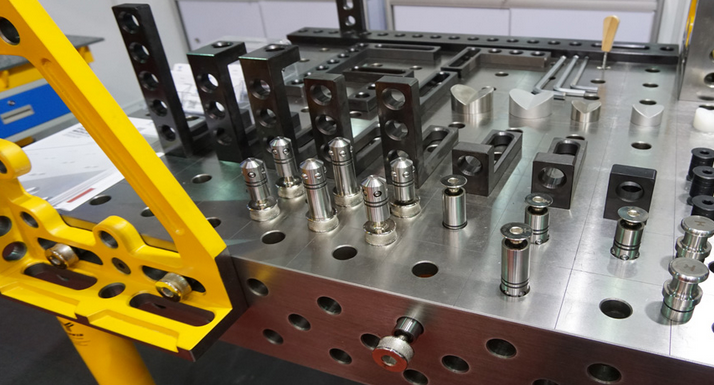

柔性工裝平臺可以在三維空間進行組合。模塊化系統在安裝、調整和夾緊工件中完美地體現了它的通用功能，在大型工件的焊接上，該特點更加突出。柔性化的另一面體現在操作簡便。在工作臺和模塊上，所有以12.5mm和25mm為倍數的尺寸均可直接找到，再配上少量的調整片，可以非常方便地準確定位。
3、精確性
所有模塊加工精度均較高，工作平臺上任意兩個孔的公差在±0.1mm以內，完全可以滿足焊接加工的需要。在裝配或焊接過程中，使用定位塊、連接塊、夾緊器和支撐塊，能夠對工件精確定位，需要焊接的工件可以被穩定地固定在各個定位點或定位面上。如果工件本身的幾何尺寸不準確，也可以很快被檢測出來，在初加工工序中便被消除。
4、重復性

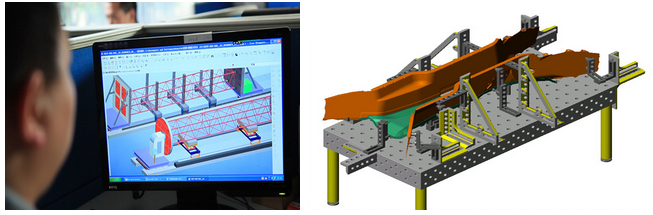

使用CAD及Pro/E設計系統，可以非常簡便地對樣件進行模擬裝配，精確的模塊尺寸能保證裝配精度。
三、汽車焊接的焊接技術
焊接是利用各種形式的能量使被加工的材料產生永久連接的一種成型方法。焊接成形能化大為小，以小拼大，特別適于制造大型的金屬結構和機器零件;焊接與鑄造、鍛造等工藝相結合，可使復雜零件的成形工藝得以簡化，便于實現機械化和自動化。焊接技術尤其在汽車等機械行業中應用廣泛。
汽車的白車身、發動機和變速箱等都離不開焊接技術的應用。在以“鋼結構”為主的汽車車身的焊接加工中，汽車焊接又有不同于其他產品焊接的要求：
1. 對焊接件的尺寸精度要求高。為了保證產品的裝配精度和尺寸穩定性，要求盡可能減少薄板件在焊前的精度偏差和焊后的熱應力與變形。
2. 對焊縫接頭的性能要求高，焊接接頭不僅要滿足靜態和動態的力學性能指標，而且有苛刻的低周疲勞性能要求。
3. 對批量焊接生產品質高且一致性好的要求。
4. 對焊接生產過程高節拍、高效率的要求。
5. 對“零缺陷”的質量控制與保證，提出了自動化焊接過程的監測與信息化管理的要求。
近幾年來，汽車工業在焊接新技術、新型的柔性組合工裝夾具的應用及推廣方面起了積極的推動作用。針對汽車產品“更輕、更安全、性能更好且成本更低”的發展目標，當前的汽車焊接技術正在傳統的材料連接概念與方法的基礎上迅速地延伸和拓展，并向先進的“精量化焊接制造”的方向發展。
車的發動機、變速箱、車橋、車架、車身、車廂六大組成都離不開焊接技術的應用，在汽車零部件的制造中，點焊、凸焊、縫焊、滾點(凸)焊、焊條電弧焊、CO?氣體保護焊、氬弧焊、氣焊、釬焊、摩擦焊、電子束焊和激光焊等各種焊接方法中，由于點焊、氣體保護焊、釬焊具有生產量大，自動化程度高，高速、低耗、焊接變形小、易操作的特點，所以對汽車車身薄板覆蓋零部件特別適合，因此，在汽車生產中應用最多。在投資費用中點焊約占75%，其它焊接方法只占25%。
車身的焊接工裝夾具質量直接決定著后面工序的質量，車身的裝配質量不良，不僅影響整車外觀，還會導致漏雨、風噪、路噪和車門關閉障礙的發生，所以，焊接應該引起足夠重視。汽車工業中，焊接是汽車零部件與車身制造中的一個關鍵環節，起著承上啟下的特殊作用，同時，汽車產品的車型眾多、成形結構復雜、零部件生產專業化、標準化以及汽車制造在質量、效率和成本等方面的綜合要求，都決定了汽車焊接加工是一個多學科、跨領域和技術集成性強的生產過程。在目前汽車零部件及白車身的制造中，主要的焊接方法有電阻點焊、CO?氣體保護焊和激光焊，另外也有采用氬弧焊、電子束焊、摩擦焊工藝、中頻焊接技術等。
下面分別講述一下汽車主要的焊接方法：
1. 電阻焊
電阻焊是工件組合后通過電極施加壓力，利用電流通過接頭的接觸面及鄰近區域產生的電阻熱進行焊接的方法，目前廣泛應用于汽車制造中。電阻焊用于焊接汽車行業的復雜接頭,如汽車保險杠、儀表板、塑料管接頭、容器等。在點焊過程中，影響焊點質量的因素有：焊接電流、焊接壓力、電極的端面形狀、穿過電極的鐵磁性物質及分流等。特別在阻焊設備較多的焊接車間，同時工作的焊機相互感應，對電網產生影響，導致焊接質量的穩定性和一致性較差。因此，電阻點焊控制技術顯得尤為重要。目前，控制模式已由單模式控制發展為多模式控制，調節參量已由初始的單變量調節發展為多變量調節，在焊接過程中可同時對焊接電流、焊接時間和焊接壓力進行調節。
2. 氣體保護焊
用外加氣體作為電弧介質并保護電弧和焊接區的電弧焊，簡稱氣體保護焊。CO?氣體保護焊作為一種高效的焊接方法，以其焊接變形小和焊接成本低的特點，在我國汽車業獲得了廣泛的運用。但CO?氣體保護焊在實際應用中還存在一些問題：以CO?氣保焊中應用最為廣泛的短路過渡形式為例，電弧電壓、焊接電流或焊接回路電感匹配不當，或焊絲干伸長度不合適，都可能造成焊接電弧不穩定、飛濺以及未焊透等，對焊縫成形、焊縫的機械性能有較大影響。另外，短路過渡焊接時對焊接電源的動特性要求很高。如果選型錯誤，穩定焊接電弧的參數范圍狹窄，會影響焊接的質量。從而對汽車生產質量產生一定的影響。
3. 激光焊
激光焊接被認為是21世紀最有發展前景的制造技術之一。激光焊是利用激光器受激產生的激光束，通過聚焦系統并調焦到焊件接頭處，將光能轉換為熱能，使金屬熔化形成接頭。與傳統的點焊相比，激光焊接在焊接精度、效率、可靠性、自動化、輕量化和降低成本等方面，都具有無可比擬的優越性。激光焊是利用激光器受激產生的激光束，通過聚焦系統并調焦到焊件接頭處，將光能轉換為熱能，使金屬熔化形成接頭。與傳統的點焊相比，激光焊接配合高精度的柔性組合工裝夾具在焊接精度、效率、可靠性、自動化、輕量化和降低成本等方面都具有無可比擬的優越性。激光焊接被認為是21世紀最有發展前景的制造技術之一。 激光焊接設備的關鍵是大功率激光器，目前主要有兩大類，一類是固體激光器，主要優點是產生的光束可以通過光纖傳送，適用于柔性制造系統或遠程加工。另一類是氣體激光器，又稱CO?激光器，以分子氣體作工作介質，可以連續工作并輸出很高的功率。 汽車工業中，激光技術主要用于車身拼焊和零件焊接，例如頂蓬與側圍的焊接。但激光焊接要求焊件裝配精度高，且要求光束在工件上的位置不能有顯著偏移。否則很容易造成焊接缺陷。激光焊接在汽車工業中，特別是中高檔車的生產中已成為標準工藝，如大眾公司生產的Golf在焊接長度方面：激光焊接為52.5m;利用同一激光源的激光釬焊焊縫為3.6m;粘合劑接合為22.6m;亞弧焊為4.7m;點焊為2938處。按照對車體結構整體組成的貢獻計算，激光焊與點焊的比例各占45%，遠遠超過其他連接方法，激光焊接及柔性組合焊接工裝夾具已經成為汽車制造造領域中不可缺少的工藝及裝備。
以激光焊接為代表的精量化焊接生產方式用一種新的技術理念促進了汽車焊接技術的進步。此外，一些新的連接方法也率先在汽車制造中獲得應用。如變極性MIG/MAG焊接方法、激光——電弧復合焊接方法、磁脈沖焊接方法、膠接和機械連接方法等都已開始成功地應用在各類新車型的制造中。使汽車生產質量大大提高。
4. 中頻焊接技術
中頻逆變直流焊機是將工頻(50Hz)交流變換成中頻(上千Hz)直流輸出，時間分辨率比工頻高，控制精度高，并且輸出電流不受次級輸出回路變化影響，熱效率較高，輸出功率很大，焊接品質更好。與傳統工頻焊機的能耗高、焊點不穩定、焊接飛濺大、焊接品質相對較差等缺點相比，中頻焊機具有焊 接品質好、控制精度高、焊接速度高、節能效果明顯、設備體積與自重相對較小、可以廣泛點焊異種金屬、節能環保等優良特性。近年來，國外部分生產汽車批量大的企業，已將中頻焊接技術應用于轎車白車身焊裝線。在歐洲，中頻點焊機器人使用量已占40%，并擴大到鋁合金轎車車身的點焊作業。
國內如一汽大眾，也基本上采用中頻點焊設備，目前卡車生產線尚沒有大規模應用。由于中頻逆變焊機具有高效節能優點，在全球提倡節能環保低碳生活的今天，在汽車制造業中應積極采用中頻焊接技術。使其在未來的汽車生產中有舉足輕重的作用。

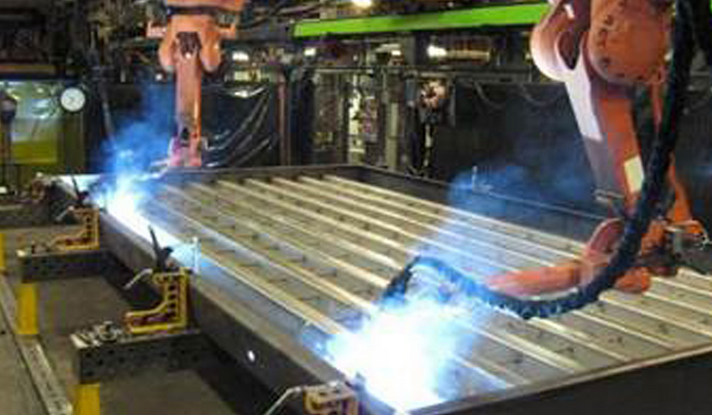

5. 機器人焊接技術
現代焊接技術中的機器人焊接技術在汽車生產中也具有舉足輕重的作用。焊裝生產線是由焊接設備、工裝夾具、傳輸系統和自動控制等部分組成。因此，生產線的整體柔性程度由各組成部分的柔性程度所決定。其中焊接設備的柔性化是決定焊裝生產線柔性程度的關鍵，工裝夾具是決定焊接生產線柔性程度的主要因素，而柔性組合工裝夾具的使用更是降低了工裝夾具的投入。
車身焊裝線上的焊接設備主要有手工焊設備、自動焊專機及焊接機器人三類。手工焊接設備主要包括懸掛式點焊機、半自動CO?氣體保護焊機等，它們均屬于通用標準設備。通過人工操作完成焊接工作，其獨立性較強，便于安裝、調整及維修，且價格低廉，所以在生產發展的各個時代都得到了廣泛地應用。自動焊專機包括多點焊機、臺式自動焊機及各種焊接機械手，這些專機結構復雜、動作簡單、程序基本固定、制造成本及維修費用高，只適用于某一種產品焊接，柔性程度低。所以，只有在單一品種、大批量生產的焊裝生產線上采用，以前，一般在年生產綱領為6萬輛以上的生產線上采用，現在只有更大年生產量的生產線才予以考慮。焊接機器人是本體獨立，動作自由度多，程序變更靈活、自動化程度高、柔性程度極高的焊接設備。具有多用途功能、重復精度高，焊接質量高、抓取重量大、運動速度快、動作穩定可靠等特點，焊接機器人是焊接設備柔性化的最佳選擇。焊接設備作為焊裝生產線的重要組成部分，是否采用焊接機器人是焊裝生產線柔性程度的重要標志之一。汽車制造的批量化、高效率和對產品質量一致性的要求，使機器人生產方式在汽車焊接中獲得了大量應用。現代焊接技術對汽車生產質量確實起到了舉足輕重的作用!
汽車工業是世界性的產業，汽車工業作為一個支柱產業，它的每一個發展、進步，都離不開相關科學技術、工業等發展支持。隨著我國汽車制造業的發展，焊接技術取得了巨大的進步，但是與發達國家的汽車工業相比還存在巨大的差距。面對國際競爭全球化、國內競爭國際化的形勢，為使我國汽車工業能在世界汽車工業的發展中占有一席之地，唯有依靠包括焊接技術在內的制造技術的進步和創新能力的提高，才能實現中國汽車工業自主發展的目標。
當中國從“中國制造”走向“中國創造”后，會有更多的中國自主的柔性組合夾具品牌為世界所認知。柔性組合工裝夾具產業作為支撐汽車發展的勁旅，生機盎然，懷揣民族工業精神的這支產業必將走向世界，邁向輝煌!
